nanoCAD Free

Staršia verzia nanoCADu z roku 2007 dostupná bezplatne len na nekomerčné používanie. Nedisponuje síce najnovším DWG formátom, ale pre konzervatívnejších užívateľov zvyknutých na "starý" AutoCAD je to veľmi dobrá voľba. Podrobnejšie informácie nájdete v článku.

Základný popis

Bezplatná staršia verzia obecného DWG 2D CAD systému určená pre osobné nekomerčné použitie

Download

Program si môžete stiahnuť z tohoto linku.
Po nainštalovaní od Vás bude vyžadovať sériové číslo Vašej licencie.
Ak ho chcete získať - vložte si tento produkt do košíka a vytvorte na neho objednávku.
Následne po jej spracovaní Vám pošleme číslo Vašej bezplatnej licencie tohoto programu
Licenciu budete môcť aktivovať na dvoch počítačoch.

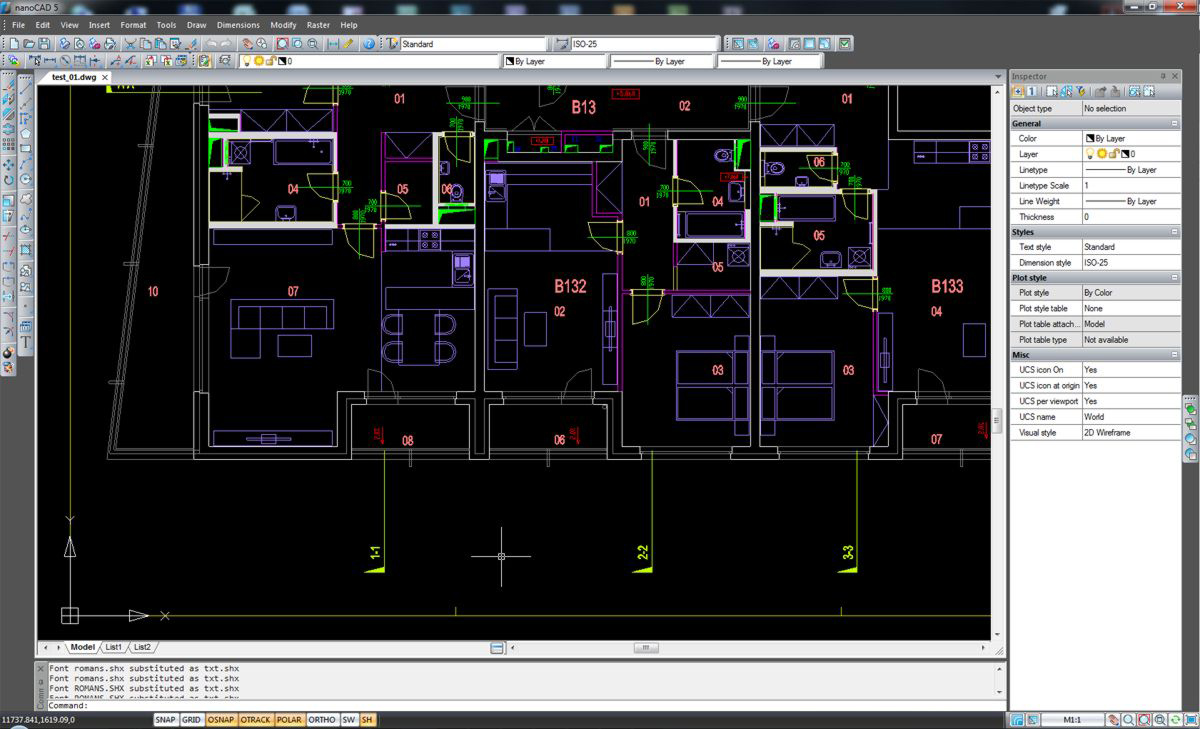

Popis a rozhranie

NanoCAD Free je univerzálna 2D CAD aplikácia pre všetky oblasti 2D navrhovania. Jedná sa o síce jednoduchý, ale spoľahlivý 2D DWG CAD systém.

Naše doporučenie

NanoCAD Free doporučujeme pre CAD užívateľov ktorí požadujú slušnú mieru kompatibility s AutoCADom. Týka sa to najmä DWG kompatinility. Disponuje len klasickým, ale AutoCADu podobným rozhraním, pričom štruktúra programu je AutoCADu podobná.

Čo sa týka rýchlosti práce s rozsiahlejšími výkresmi (cca 100MB), nepatrí síce k najrýchlejším alternatívam AutoCADu, ale zaostávanie nie je výrazné.

Čo sa týka stability práce so systémom, neregistrujeme žiadne "prekvapenia", ale doporučujeme ho skôr na občasnú prácu.

Je prakticky určený len na prácu v 2D a podporuje väčšinu základných vlastnosti DWG výkresu.

Operačné systémy a verzia

K dispozícii je len 32.bit verzia
Podporované operačné systémy: Microsoft^® Windows^® 10 / 8 / 7

Varianty licencií

K dispozícii je len samostatná nanoCAD Free licencia ktorá sa aktivuje cez internet.
Je určená pre dva počítače, poskytuje sa len na jeden rok, ale po roku Vám ju radi opäť predĺžime na ďalší rok...

DWG technológia

Technológia DWGdirect zaisťuje maximálnu kompatibilitu všetkých DWG objektov s TrustedDWG^TM výkresmi
Jedná sa o staršiu verziu programu ktorá nepodporuje najnovší DWG formát

Podporované bežné formáty súborov

DWG, DXF, DWF, JPEG, PNG, TIF

Podpora CTB a STB štýlov vykresľovania

Podporuje CTB aj STB štýly vykresľovania, neumožňuje však ich konverziu

Extrakcia údajov do tabuliek

Extrakcia informácií objektov, blokov a atribútov do tabuliek

Zdroje dát pre tabuľky

MS Excel, MS-SQL, MS Access

Rozhranie

Klasické

Mutifunkčné uzlové body

Podpora manipulácie s geometriou a podpora multi funkcií (Protáhnout, Posun, Rotace, Měřítko, Zrcadli)

Záložky súborov

Záložky pre prepínanie sa medzi súbormi.

Príkazový riadok

Zobrazovanie výziev ktoré Vás prevedú celým príkazom

Vstavaná kalkulačka

Kalkulačka je k dispozícii pri kótach, tabuľkách a pri meraní hodnôt

Priehľadnosť hladín a objektov

Riadenie priehľadnosi vybraných objektov

Vlastnosti hladín výkresového priestoru

Pre každý výrez výkresového priestoru môžete samostatne riadiť nasledujúce vlastnosti hladiny: Zmraz/Rozmraz, Farba, Typ čiary, Hrúbka čiary

Tabuľky

Nástroj pre tvorbu tabuliek podobných ako v Exceli, vrátane používania vzorcov

Asociatívne kótovanie

Medzi objektami a kótami vzniká pevná väzba. Ak sa zmení kótovaný objekt, kóta sa sama automaticky zmení.

Dynamické bloky

Používanie existujúcich dynamických blokov ktoré môžu byť vkladané podľa definovaných väzieb

Inteligentné kótovanie

Vytváranie vhodných kót podľa typu objektov vo výkrese

Revízny obláčik

Vytváranie a úprava revíznych obláčikov okolo vykonaných zmien vo výkrese pre rýchlu identifikáciu úprav

Vizuálne štýly

Riadenie zobrazovania hrán geometrie a tieňovania

Prispôsobovanie rozhrania

Prispôsobovanie nástrojových panelov pomocou panelu Přizpůsobit

API rozhranie

C++/C#, LISP, Object NRX (ekvivalent ARX), .NET
