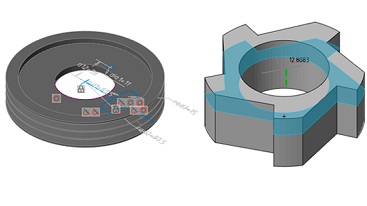

Parametrické objemové 3D modelovanie

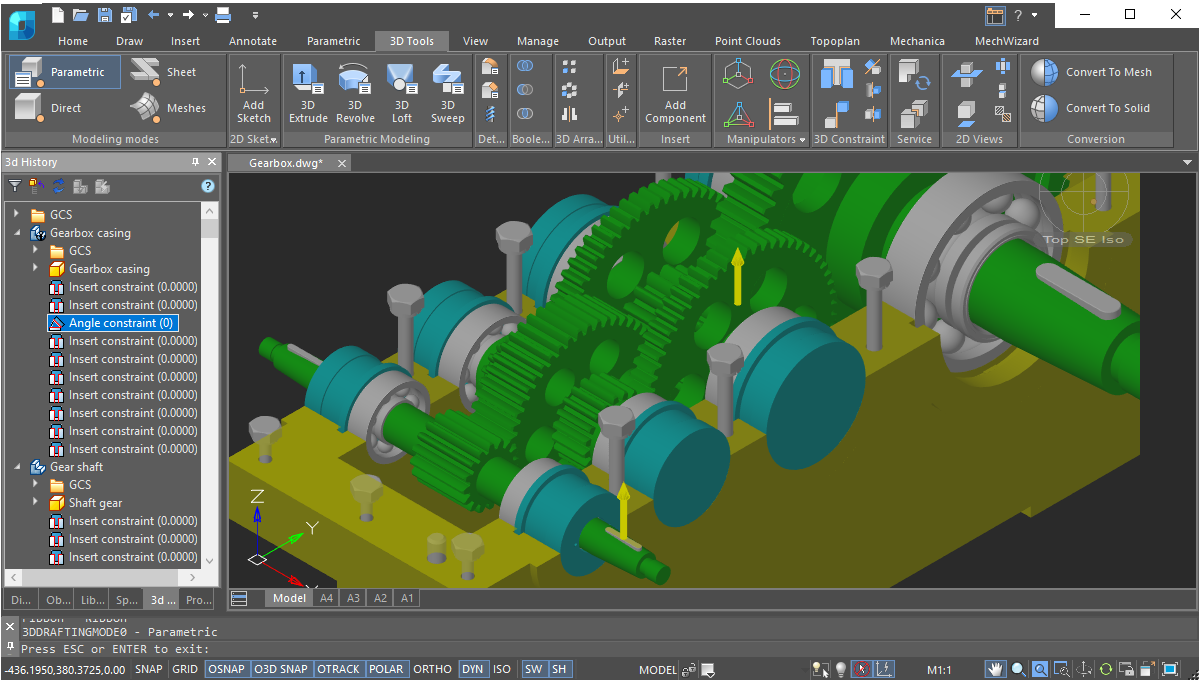

Režim parametrického modelovania v nanoCADe umožňuje inžinierom vytvárať 3D geometriu diel po dieli. Tento prístup k návrhu je bežný vo väčšine MCAD aplikácií vrátane SolidWorks a Inventoru. Keď sa 2D náčrty premieňajú na 3D diely, inžinieri dokumentujú svoj zámer návrhu prostredníctvom geometrických a rozmerových väzieb. Keďže každý krok musí nasledovať po sérii predchádzajúcich krokov, parametrický prístup zvyčajne vyžaduje starostlivé predbežné plánovanie. História konštrukcie modelu je zaznamenaná v strome histórie, ktorý je v nanoCADe panelom s vlastnou sadou nástrojov.

Priame 3D modelovanie

Priame modelovanie v nanoCADe ponúka prístup „čo vidíte, to dostanete“, pri ktorom dizajnéri upravujú 3D modely posúvaním a ťahaním plôch a hrán. Hlavnou výhodou priameho modelovania je jednoduchosť, s akou sa návrhy menia, čo umožňuje rýchlu iteráciu a prototypovanie

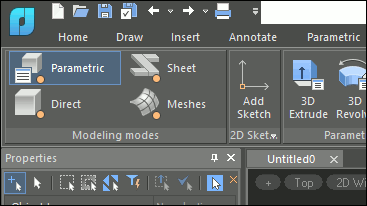

Prirodzené 3D modelovanie UI

nanoCAD zobrazuje príkazy v skupinách pre každý typ modelovania, ktorý ponúka: parametrické, priame, plechové diely a sieťovanie. Napríklad v režime parametrického modelovania sa zobrazujú príkazy na vytváranie 3D geometrie na základe parametrických náčrtov; po prepnutí na sieťové modelovanie sa sprístupnia príkazy na vytváranie 3D povrchov. Príkazy, ktoré sa vzťahujú na všetky formy modelovania, sa vždy zobrazujú na páse s nástrojmi, ako napríklad skosenia a zaoblenia, booleovské operácie a konštrukčná geometria.

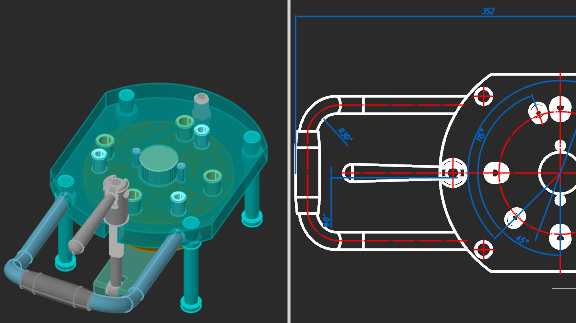

Asociativita 3D modelov a výkresov

Asociatívny vzťah modelov a ich priemetov umožňuje používateľom sústrediť sa na navrhovanie v 3D prostredí a venovať pozornosť 2D grafike hlavne pri návrhu výkresov. Všetky zmeny 3D modelu sa kedykoľvek zobrazia vo výkresoch a časti návrhu v 2D budú týmto zmenám zodpovedať.

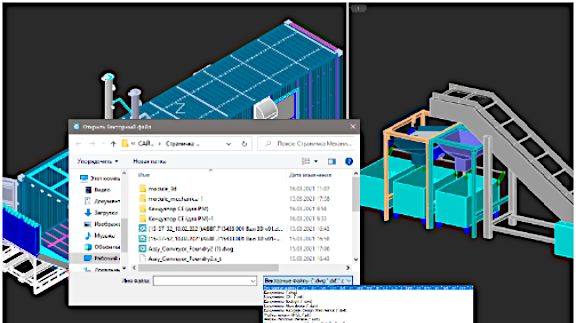

Výmena modelu importom/exportom

Modely vytvorené pomocou 3D modulu je možné zdieľať s väčšinou CAD systémov, exportovať do 3D tlačiarní, CNC strojov a webových prehliadačov. Podporované formáty sú:

• STL pre stereolithography;
• Parasolid X_T, X_B pre NX, Solid Edge, SolidWorks;
• JT, IGES, STEP - štandardné výmenné formáty;
• SAT, C3D - formáty ACIS a C3D modelárov;
• VRML pre 3D grafiku na webe;
• COLLADA pre interaktívne 3D aplikácie.

Ohraničujúce hranoly

nanoCAD používa 3D orezávanie na zobrazenie vnútra modelov a na izolovanie dielov. Každý výrez modelového priestoru môže obsahovať ohraničujúci hranol, objem v 3D priestore, mimo ktorého sa prvky výkresu nezobrazujú. Hranoly je možné upravovať, mazať a zakazovať. Po zakázaní sa prvky mimo hranola opäť stanú viditeľnými; zakázané hranoly sa uložia do výkresu, aby sa neskôr mohli znova zapnúť.

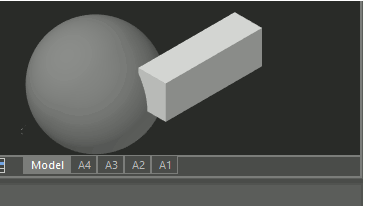

Externé referencie

nanoCAD prepája externé referencie vo vnútri výkresov zostáv s dielmi uloženými v externých súboroch výkresov. Zmeny vykonané inými návrhovými programami na externých referenciách sú sledované a hlásené prostredníctvom bublinových upozornení

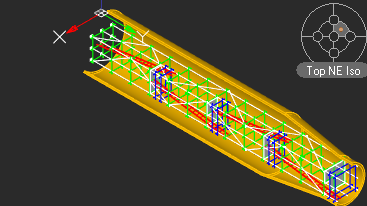

Navigačné 3D nástroje

nanoCAD poskytuje interaktívne 3D navigačné nástroje, pomocou ktorých možno zobrazovať a navigovať v 3D objektoch. Používatelia majú prístup k ovládacím prvkom na obrazovke, ktoré umožňujú meniť režimy tieňovania a otáčať uhly pohľadu v reálnom čase. Ovládacie prvky fungujú rýchlo, a to aj s rozsiahlymi BIM modelmi, masívnymi mračnami bodov a komplexnými 3D telesami v jednom výkrese.

Polopriehľadnosť pre upravované 3D objekty

nanoCAD robí 3D objekty počas úprav polopriehľadnými, aby sa ľahšie videli a umiestňovali v priestore. Vizuálny efekt je k dispozícii počas príkazov Move a 3dMove, Rotate a 3dRotate, Scale, Stretch a Mirror, ako aj počas úpravy 3D objektov pomocou úchopov a počas príkazov, ktoré zahŕňajú presúvanie myšou.

Zdroje svetla

V modelovom priestore s vizuálnymi štýlmi, ktoré podporujú tieňovanie, je model osvetlený jedným alebo dvoma zdrojmi svetla za divákom a pohybuje sa s uhlom pohľadu, takže objekty sú vždy jasne zvýraznené. Okrem toho si používatelia môžu definovať vlastné svetelné zdroje na základe vlastností bodových svetiel, bodových svetiel, sieťových svetiel a vzdialeného svetla

Formáty mračna bodov

nanoCAD otvára, zobrazuje a upravuje 3D súbory mračna bodov zachytené laserovými skenermi vo formátoch LAS, BIN, PTS, PTX, PCD a XYZ.
